Conversor Multi-Formato MC-100

El conversor Multi-Formato de Intelektron transforma formatos de tarjetas Wiegand o ABA-Track, a protocolos RS-232, Emulación de teclado (Human Interface Device) por USB, Puerto Serie CDC (Class Device Communication), y viceversa.


Dispone de una interfaz de configuración por comandos ASCII que permite seleccionar el modo de conversión, la cantidad de caracteres, el final de línea, los tiempos, etc.

La alimentación del conversor se puede obtener desde el puerto USB de la PC o desde el conector DB9.

Exportación de tarjetas hacia dispositivos DVR (Digital Video Recorder).

Soporta Sistemas Operativos Windows y Linux.

Configuraciones posibles:
Para ajustarse a los requerimientos del cliente, existen múltiples modos de configuración que seleccionan el puerto y protocolo de entrada y el de salida.

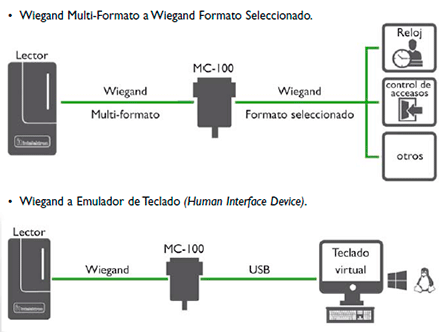

•    Wiegand Multi-Formato a Wiegand Formato Seleccionado.
•    Wiegand a Emulador de Teclado (Human Interface Device).
•    Aba-Track a Emulador de Teclado (Human Interface Device).
•    Wiegand a Emulador de Puerto Serie CDC.
•    Aba-Track a Emulador de Puerto Serie CDC.
•    Emulador de Puerto Serie a Wiegand.
•    Emulador de Puerto Serie a Aba-Track.
•    Wiegand a Aba-Track (viceversa)
•    Wiegand a RS-232 (viceversa)
•    Aba-Track a RS-232 (viceversa)

Conectores:
El conversor cuenta con dos conectores: un USB estándar que en la mayoría de los casos provee la tensión de alimentación y es el puerto para CDC y HID, y un DB9 macho para conectar los lectores Wiegand, ABA-Track, RS-232, y la alimentación de +5V para los lectores.

Modo de Configuración:
Los parámetros del conversor se configuran usando una secuencia de hardware durante el “Power-Up” que activa el modo CDC (Puerto Serie Virtual) para procesar los comandos de configuración.

En Windows se puede utilizar la aplicación Hyperterminal para enviar comandos, y en los demás sistemas operativos, cualquier aplicación para puertos series.


Nota: El conversor puede alimentar lectores que acepten +5V como tensión y que consuman hasta 200 mA.

Para más información:
+54 11 4305-5600
ventas@intelektron.com
www.intelektron.com
